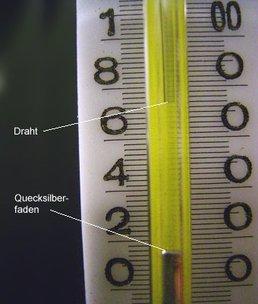

Nahansicht des Schaltvorgangs

Deutlich ist der von oben in die Kapillare hineinragende Schaltdraht zu sehen. Trifft das hochsteigende Quecksilber auf den Schaltdraht, so wird der elektrische Kontakt geschlossen.

Der Schaltdraht ist nur aus einer bestimmten Blickrichtung zu erkennen. (Ausprobieren!) Hat man aber die Spitze gefunden, so kann man sehr viel exakter die Schalttemperatur einstellen, als dies an der Stellung der Mutter zu erkennen ist.
