Quecksilberverband aus Draht

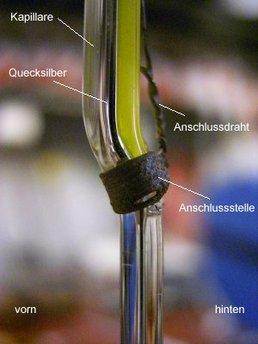

Dies ist eine Seitenansicht der Kapillare des Kontaktthermometers in starker Vergrößerung. Was hier "wie ein Ofenrohr aussieht, hat in Wirklichkeit einen Durchmesser von ca. 3 mm. In der Bildmitte hat die Kapillare auf der Hinterseite eine Öffnung, die "verbandartig" mit Draht umwickelt und dadurch wieder verschlossen und verklebt ist, so dass kein Quecksilber auslaufen kann. Die Drahtwicklungen haben jedoch einen elektrisch leitenden Kontakt zum Quecksilber, was für den Schaltvorgang ausgenutzt wird. Die Knickstelle der Kapillare befindet sich im eingebauten Zustand direkt unterhalb der Skala.
