Kontaktierung des Schaltdrahtes

Filigrane Stromleitung

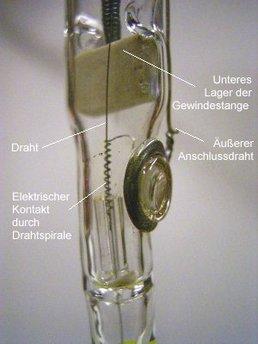

In der Mitte des Bildes erkennt man den von oben nach unten verlaufenden Schaltdraht. Ganz oben ist noch ein Stückchen von der Gewindestange zu erkennen, auf der die Mutter auf und ab läuft und den Draht in seiner Höhe verschiebt. In der Mitte des Bildes erkennt man ein weiteres Stück Draht, welches spiralförmig so um den Schaltdraht gewickelt ist, dass dieser zwar mit Sicherheit irgendwo einen elektrisch leitenden Kontakt mit der Spirale hat, aber dennoch frei beweglich bleibt. Der so abgegriffene Kontakt wird durch die Glaswamd hindurchgeleitet. Weiter unten verjüngt sich das Glasrohr - hier nicht sichtbar - zu der Kapillare, in der das Quecksilber hochsteigt. Die äußere Glasummantelung des Kontaktthermometers ist entfernt. Man sieht also hier nur noch "die Innereien".
